Adım 2: Ölçüler
İkinci Studio adımının adı Ölçüler'dir. Burada yapının boyutlarını ve kullanılabilir ayak veya destek değerlerini belirlersiniz. Girişlerde gösterilen birimlere ve model varyantınızın sınırlarına dikkat edin.

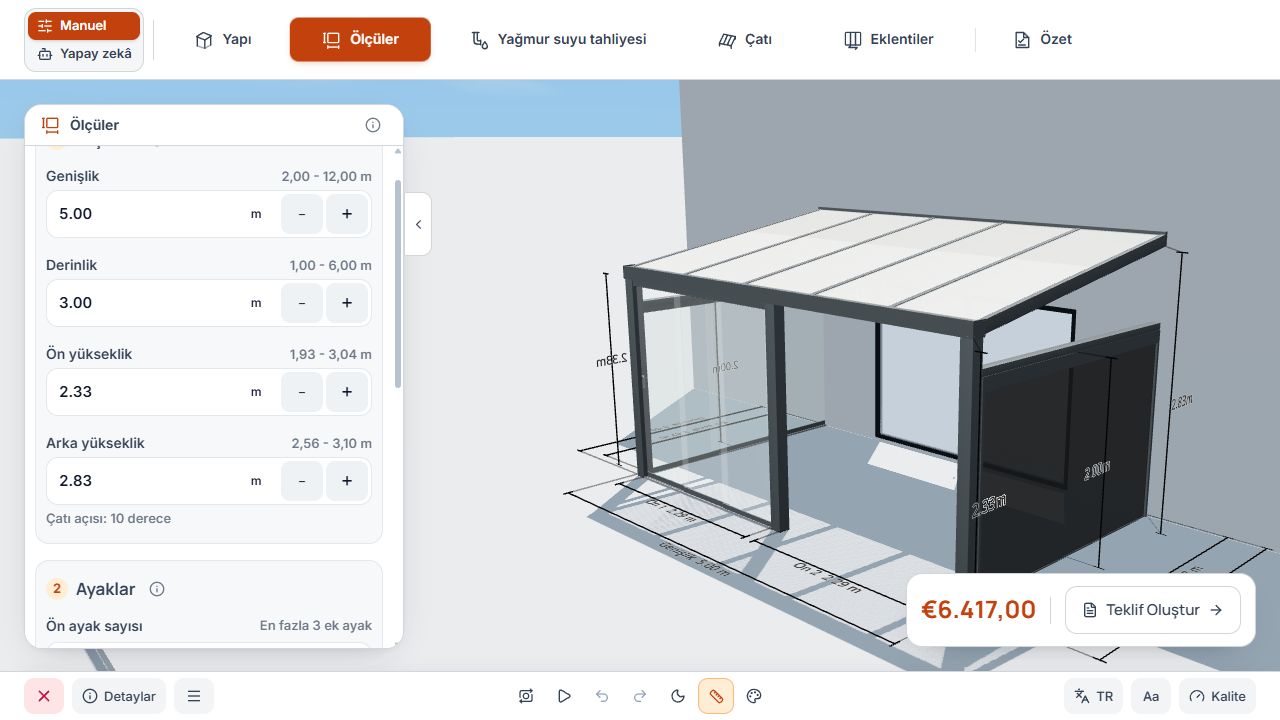

Studio'da ana ölçüler
Ana ölçüler ve çatı eğimi, 3D modelin yanında ayarlanır. Örnek verilerle görünüm.
Genişlik, derinlik, yükseklikler ve çatı eğimi
- Toplam genişlik ve derinliği gösterilen birimlerde belirleyin.
- Ön ve arka yüksekliği ve çatı eğimini kontrol edin.
- Bir değişiklikten sonra birbirine bağlı yükseklikleri ve açıklık ölçülerini yeniden kontrol edin.
- Gösterilen en düşük ve en yüksek değerler ile malzemeye bağlı sınırlara uyun.
Studio'da ana ölçüler
Ana ölçüler ve çatı eğimi, 3D modelin yanında ayarlanır. Örnek verilerle görünüm.
Çatı eğimi ön yükseklik, arka yükseklik ve derinlikten hesaplanır. Ayrı bir açı ayarı yoktur. Arka yükseklik, eğim 5° ile 15° arasında kalacak şekilde sınırlandırılır; model ve malzemeye ait ek sınırlar da geçerlidir.
Ayak hatları ve ayak sayısı
Ayak düzeni boyutlardan, montaj türünden ve model kurallarından oluşur. Sunulduğu ölçüde ek ayaklar veya otomatik düzen üzerinde izin verilen uyarlamalar yapabilirsiniz. Arka hat, diğer etkenlerin yanı sıra montaj türüne bağlıdır.
- Ön, arka ve varsa orta hattı ayrı kontrol edin.
- Orta ayak sırasının kaydırılması tüm sırayı hareket ettirir; tek bir ayağın konumu ayrı düzenlenir.
- Önceden yapılandırılmış ön veya arka alanlar ayak sayısının değişmesini engelliyorsa önce gösterilen bağımlılıkları kontrol edin.

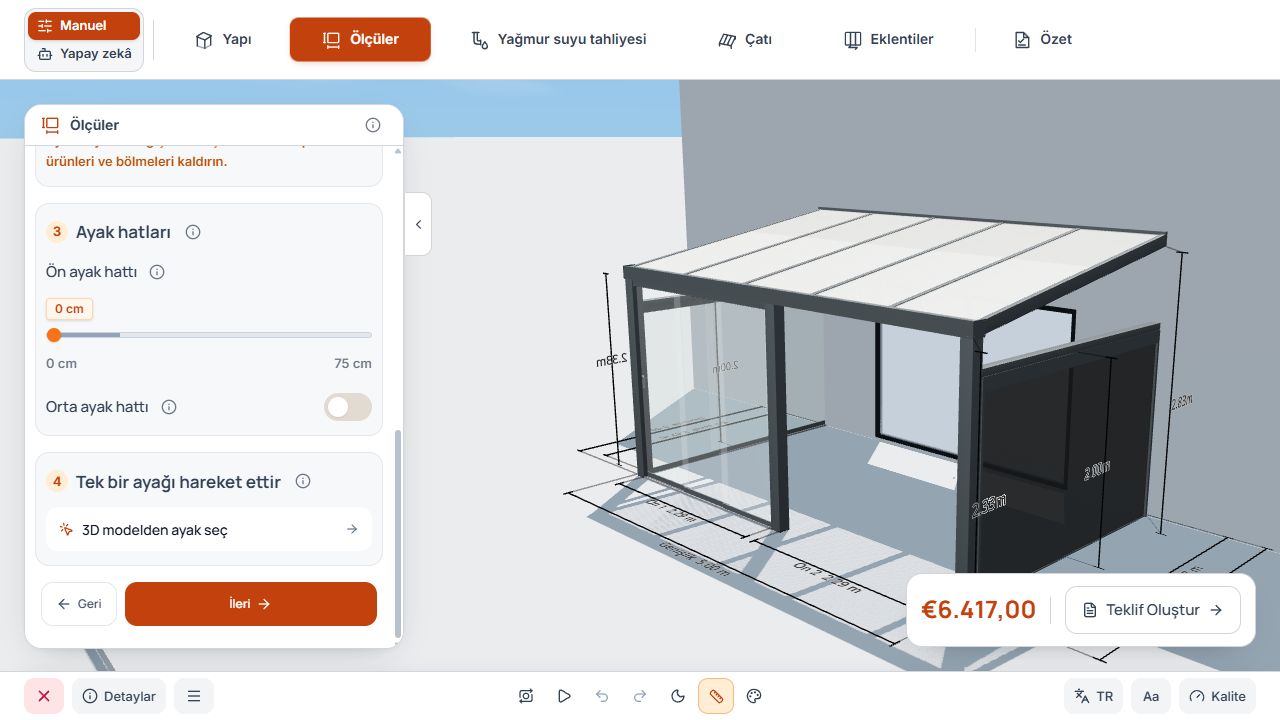

Ayak hatları ve konum seçimi
Görsel, ön ayak hattının içeri alma ayarını, orta hat seçeneğini ve 3D modelde tek tek ayak seçimini gösterir. Örnek verilerle görünüm.
Ayakları doğrudan 3D modelde konumlandırma
- Ölçüler altında Tek ayağı kaydır bölümünü açın ve 3D modelde ayak seç'i seçin. Ardından sahnedeki istediğiniz ayağa dokunun veya tıklayın.
- Seçilen ayağın sunulan konum ayarlarını açın.
- Yatay veya içe doğru yönelen değerleri gösterilen sınırlar içinde düzenleyin.
- Sahnede aralıkları ve ilgili açıklıkları kontrol edin.
- Aracı sunulan Geri veya Kapat işlemiyle kapatın.

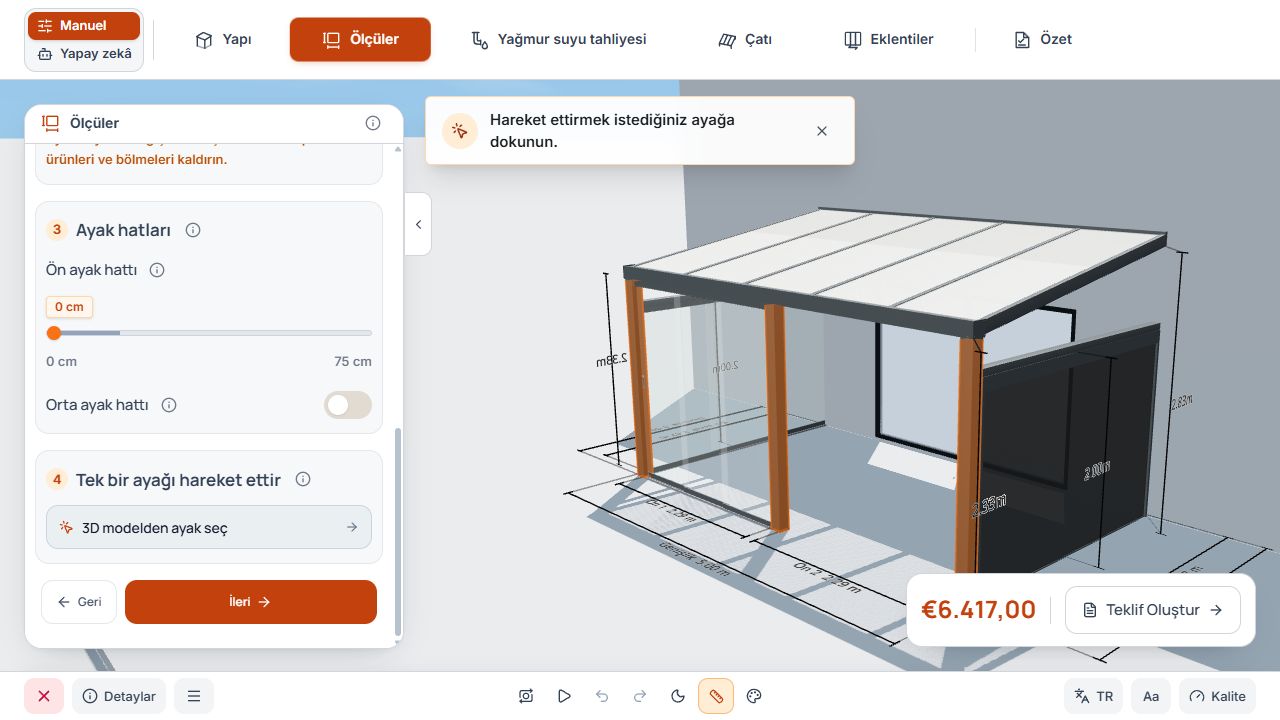

Düzenlemek için 3D modelde ayak seçme
Turuncu işaretli ayaklar ve seçim açıklaması 3D modelde seçime yönlendirir. Örnek verilerle görünüm.
Mobil cihazlarda ölçü araçlarını kullanma
Mobil cihazlarda sahne ve ayar alanı Studio görünümünde birlikte kullanılır. Sahnede belirli bir ayağı seçin ve görüntülenen araçta değerlerini düzenleyin. Bir alan daha fazla yer gerektiriyorsa sunulan bölünümü veya gezintiyi kullanın.
Kamera konumunun değişmesi ölçü değişikliğinin yerini almaz. Adımdan ayrılmadan önce gösterilen ölçü değerlerini kontrol edin.
Ölçüleri kontrol edip yağmur suyu tahliyesine geçme
- Ana ölçüler, yükseklikler ve çatı eğimi planla uyuşuyor.
- Ayak hatları, tekil konumlar ve serbest açıklıklar kontrol edildi.
- Ölçü değişikliklerinden sonra bağımlı eklenti bölgelerini kontrol edin.
- Studio'da 3. adım Yağmur suyu tahliyesi, 4. adım ise Çatı'dır.
