Шаг 3: водоотвод
После размеров в Studio следует отдельный шаг «Водоотвод». Форма переднего профиля желоба уже выбрана в разделе «Конструкция»; здесь редактируются предлагаемые настройки водосточной трубы.

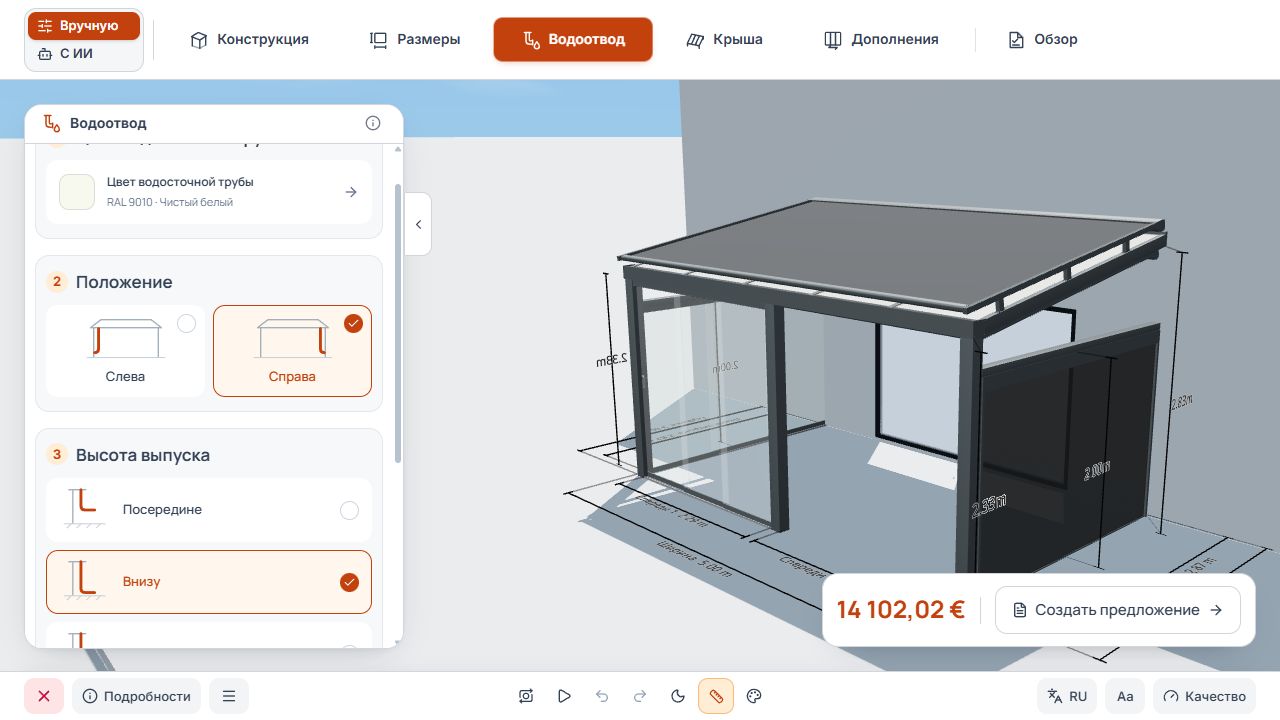

Шаг 3 Studio «Водоотвод»
Положение и высота слива настраиваются на отдельном шаге водоотвода. Показаны демонстрационные данные.
В стандартном представлении водоотвод находится внутри раздела крыши. Следующие номера 3 и 4 относятся к Studio.
Выбор цвета и положения водосточной трубы
- Откройте «Цвет водосточной трубы» и выберите один из цветов, предлагаемых для варианта модели.
- В положении выберите «Слева» или «Справа».
- Проверьте выбранную сторону и цвет непосредственно на трубе в 3D-сцене.
Установка высоты выпуска и направления
- Высота: выберите «Посередине», «Внизу» или «Под землей» в соответствии с планируемым исполнением.
- Направление: при надземной высоте выпуска предлагаются «Вперед» или «Наружу».
- При варианте «Под землей» выбор направления надземного выпуска отсутствует.
- Схемы поясняют выбор. Затем проверьте конкретную трассу трубы на модели.
Шаг 4: крыша
После водоотвода в Studio перейдите к крыше. Здесь выбираются покрытие, дополнительные стропила и разрешенные принадлежности крыши. Надкровельная маркиза, подкровельная маркиза, плиссе и освещение остаются частями этого шага.

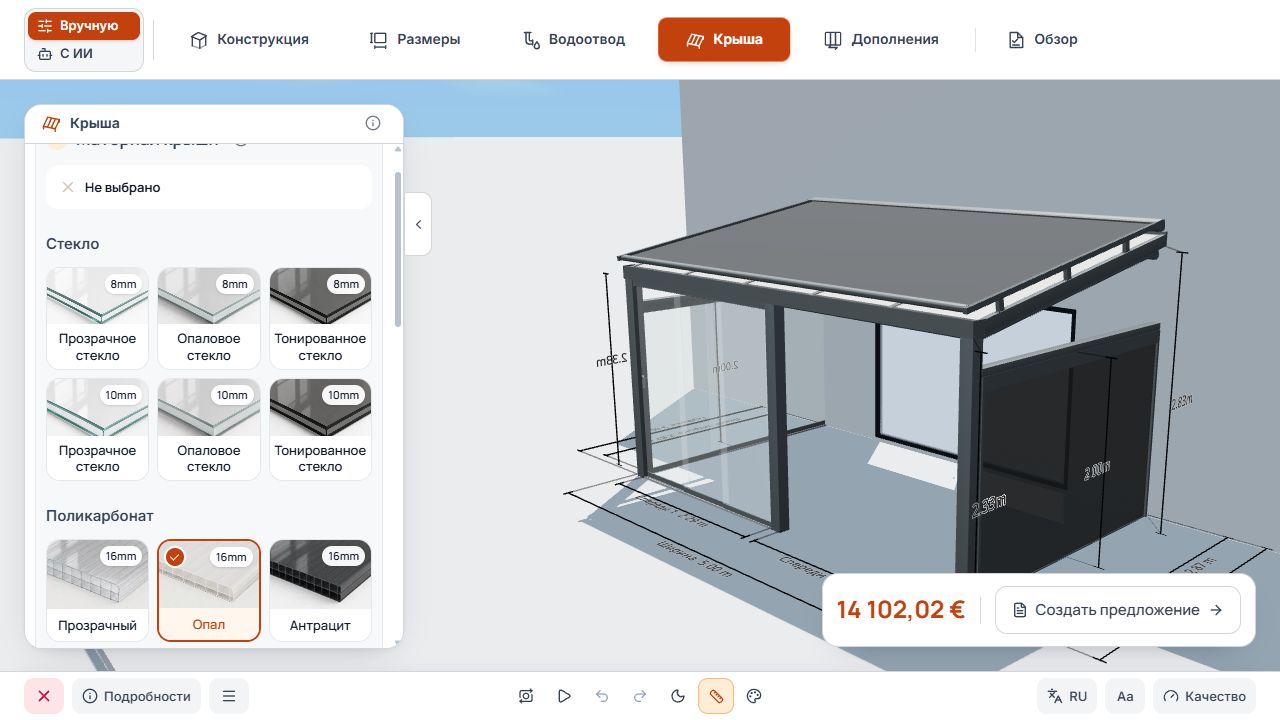

Шаг 4 Studio «Крыша»
Выбор материала крыши находится рядом с предварительным просмотром эскиза. Показаны демонстрационные данные.
Выбор кровельного покрытия
- В зависимости от разрешений модели выберите стекло, солнечное стекло толщиной 8 мм или поликарбонат толщиной 16 мм. Проверьте на карточке толщину материала и ограничения для текущей глубины.
- Если карточка материала отключена, проверьте уведомление о текущей глубине или другом ограничении изделия.
- Проверьте фактическое покрытие и деление в 3D-сцене.
Кровельные покрытия и ограничения материалов
Выбор материала крыши находится рядом с предварительным просмотром эскиза. Показаны демонстрационные данные.
«Не выбрано» показывает конструкцию без выбранного покрытия. Рассчитанная цена без кровельного покрытия требует соответствующего разрешения компании/конфигуратора и подходящей основы расчета цены. Видимая конструкция или отсутствие цены не означают, что исполнение бесплатно.
Установка дополнительных стропил
- Выберите число дополнительных стропил, предлагаемое для ширины и варианта модели.
- Проверьте полученное деление крыши в 3D-модели.
- После изменения деления повторно проверьте покрытие маркиз и выбранные секции плиссе.
Дополнительные стропила и секции крыши

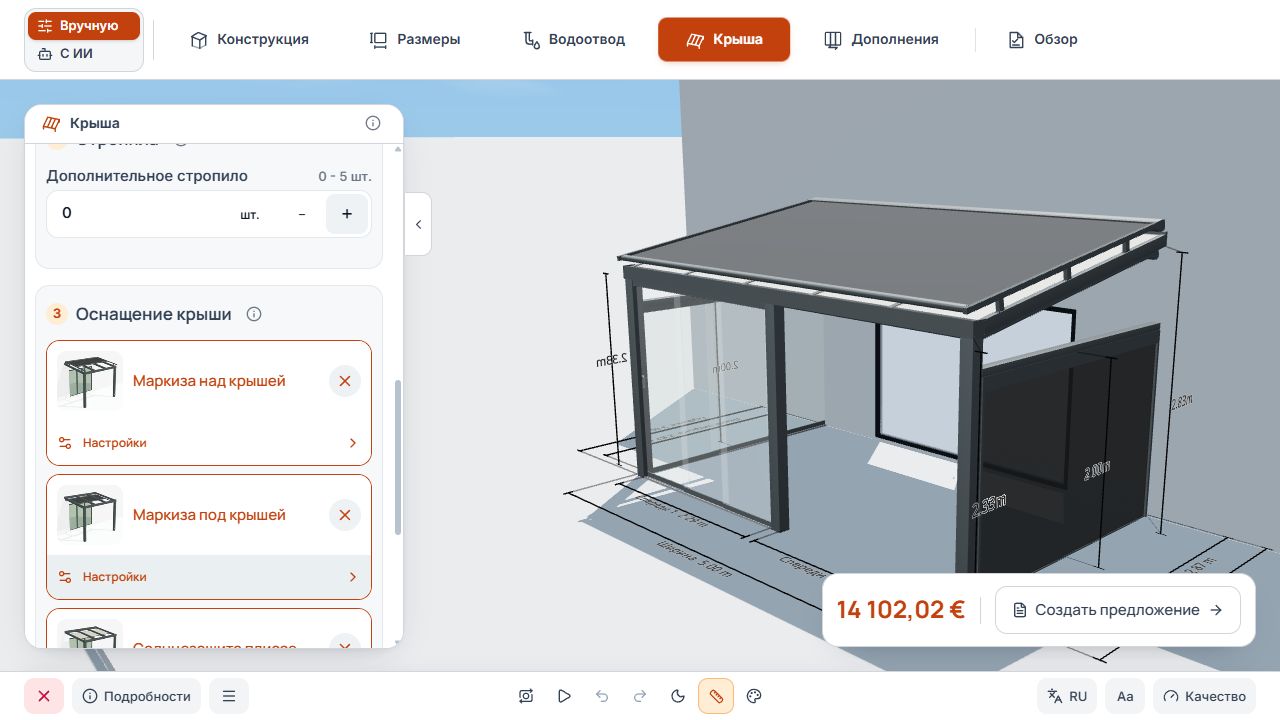

Количество дополнительных стропил доступно отдельным полем; в примере оно равно нулю. Показаны демонстрационные данные.
Проверка основы крыши
- Водоотвод и трасса водосточной трубы проверены на третьем шаге Studio.
- Покрытие, материал и дополнительные стропила соответствуют плану.
- Показанные конфликты материалов или размеров выяснены.
- Добавьте нужные принадлежности крыши на шаге крыши; затем следует шаг 5 «Дополнения».
