Шаг 2: размеры
Второй шаг Studio называется «Размеры». Здесь задаются габариты конструкции и доступные параметры стоек или опор. Учитывайте единицы у полей ввода и ограничения варианта модели.
Основные размеры в Studio
Основные размеры и уклон крыши настраиваются рядом с 3D-моделью. Показаны демонстрационные данные.
Ширина, глубина, высоты и уклон крыши
- Задайте общую ширину и глубину в показанных единицах.
- Проверьте переднюю и заднюю высоту и уклон крыши.
- После изменения повторно проверьте взаимосвязанные высоты и размеры проемов.
- Учитывайте показанные минимальные и максимальные значения и ограничения материалов.

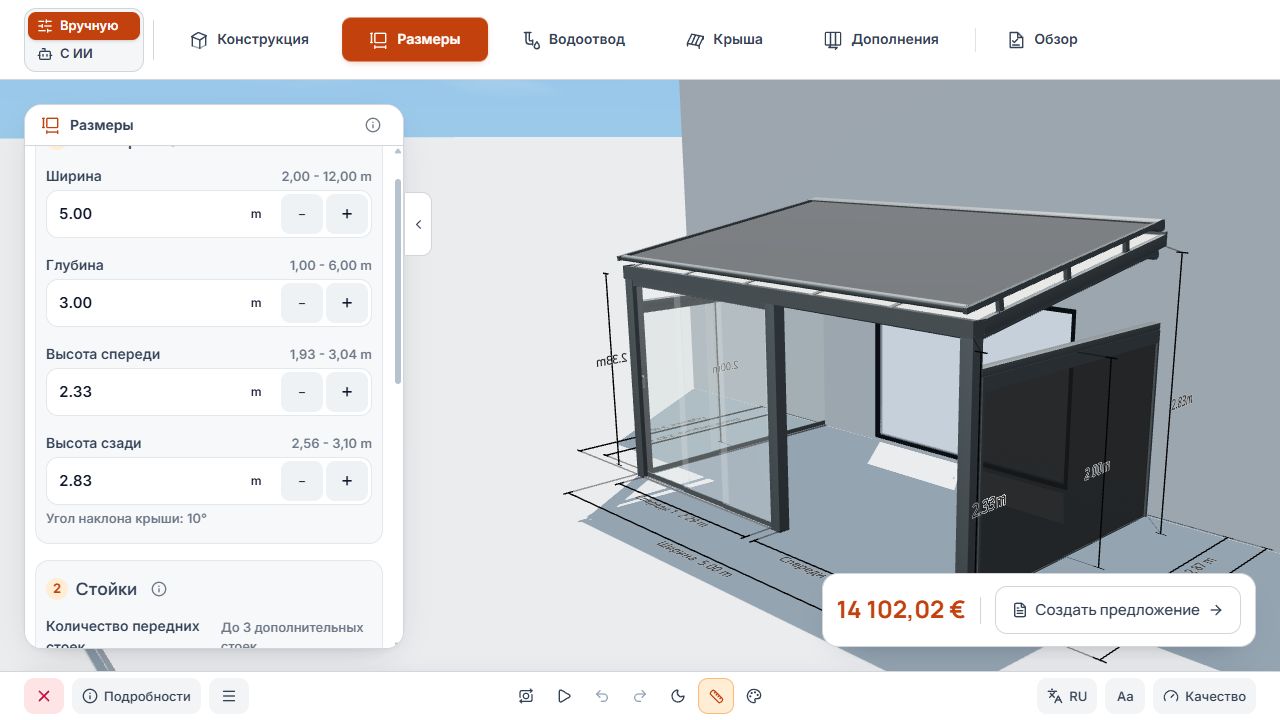

Основные размеры в Studio
Основные размеры и уклон крыши настраиваются рядом с 3D-моделью. Показаны демонстрационные данные.
Уклон крыши рассчитывается по передней высоте, задней высоте и глубине. Отдельного регулятора угла нет. Задняя высота ограничивается так, чтобы уклон оставался от 5° до 15°; дополнительные ограничения модели и материала также действуют.
Линии и количество стоек
Расположение стоек определяется габаритами, способом монтажа и правилами модели. Если предлагается, можно добавить стойки или внести допустимые изменения автоматической расстановки. Задняя линия зависит, в частности, от способа монтажа.
- Отдельно проверьте переднюю, заднюю и при наличии среднюю линию.
- Смещение среднего ряда стоек перемещает весь ряд; положение отдельной стойки редактируется отдельно.
- Если уже настроенные передние или задние области блокируют изменение количества стоек, сначала проверьте показанные зависимости.

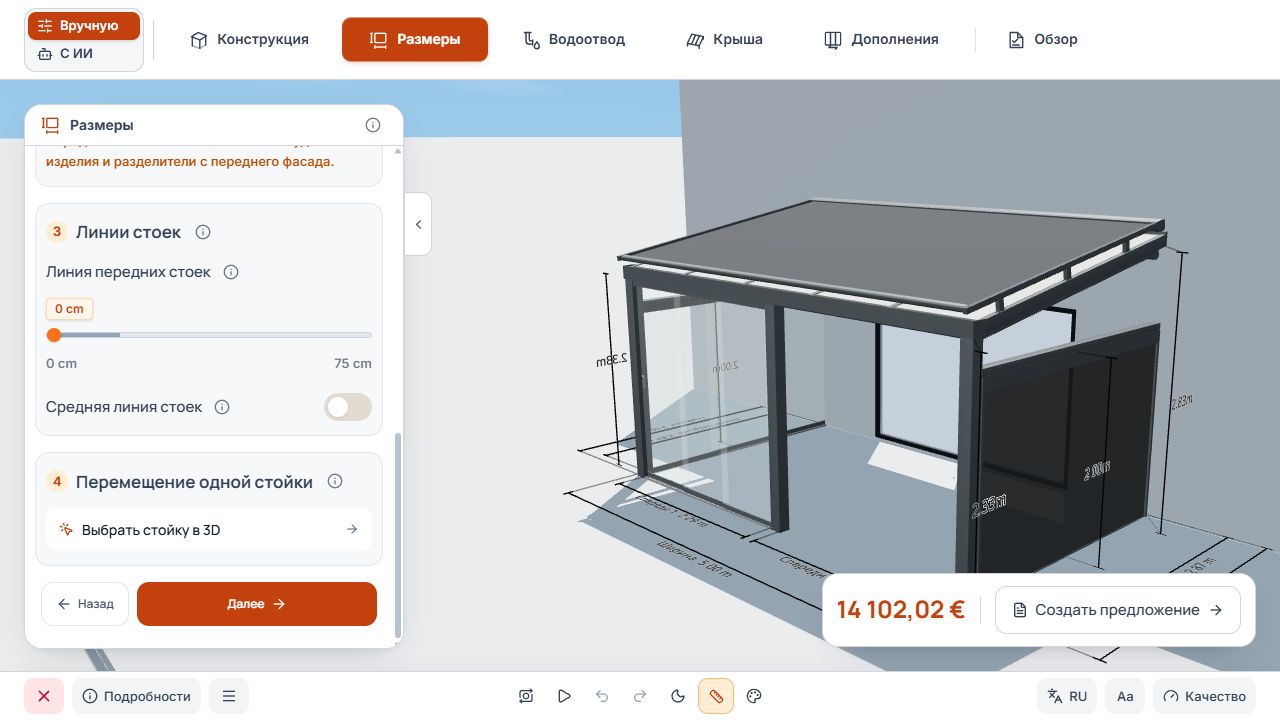

Линии стоек и выбор положения
На снимке показаны смещение передней линии стоек, опция средней линии и выбор отдельных стоек в 3D-модели. Вид с демонстрационными данными.
Позиционирование стоек непосредственно в 3D-модели
- В разделе размеров откройте «Переместить отдельную стойку» и выберите «Выбрать стойку в 3D-модели». Затем коснитесь или щелкните нужную стойку в сцене.
- Откройте предлагаемые настройки положения выбранной стойки.
- Измените горизонтальные или направленные внутрь значения в показанных пределах.
- Проверьте расстояния и соответствующие проемы в сцене.
- Закройте инструмент предлагаемым действием возврата или закрытия.

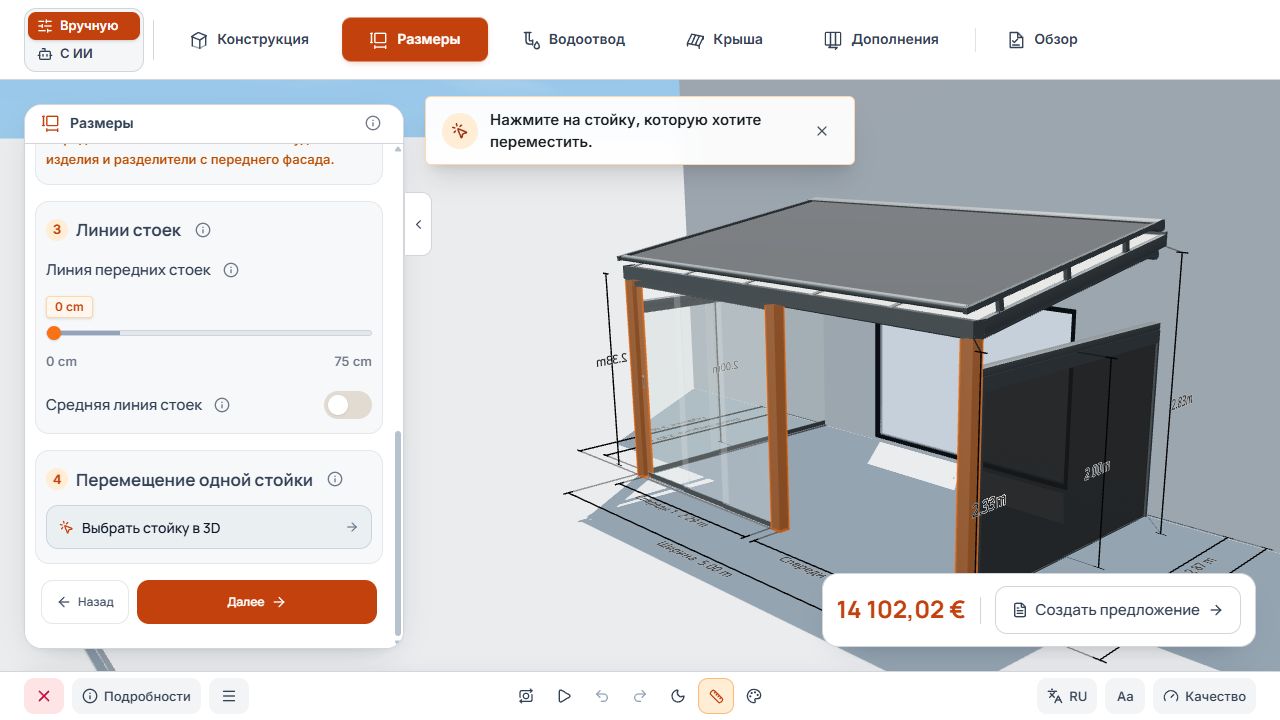

Выбор стойки в 3D-модели для редактирования
Оранжевые стойки и подсказка ведут к выбору в 3D-модели. Показаны демонстрационные данные.
Использование инструментов размеров на мобильных устройствах
На мобильных устройствах сцена и область настроек используются совместно в представлении Studio. Целенаправленно выберите стойку в сцене и измените ее значения в появившемся инструменте. Используйте предлагаемое разделение или навигацию, если одной области нужно больше места.
Изменение положения камеры не заменяет изменение размеров. Проверьте показанные значения размеров перед выходом из шага.
Проверка размеров и переход к водоотводу
- Основные размеры, высоты и уклон крыши соответствуют плану.
- Линии стоек, отдельные положения и свободные проемы проверены.
- После изменения размеров проверьте зависимые зоны расширений.
- В Studio третьим шагом идет водоотвод; только затем следует четвертый шаг «Крыша».
