Stap 3: Afwatering
Na Afmetingen volgt in Studio de eigen stap Afwatering. De vorm van het voorste gootprofiel is al onder Constructie gekozen; hier worden de aangeboden regenpijpinstellingen bewerkt.

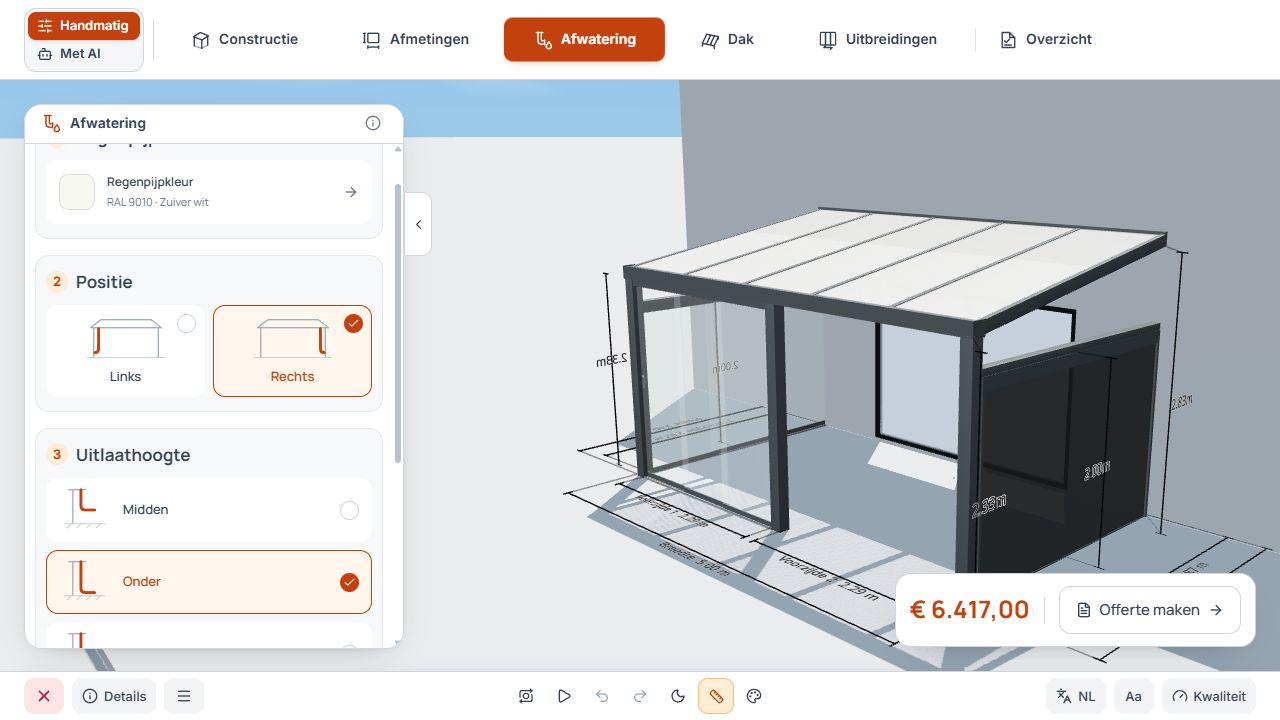

Studio-stap 3 Afwatering
Positie en hoogte van de afvoer worden in de eigen stap Afwatering ingesteld. Weergave met voorbeeldgegevens.
In de standaardweergave staat de afwatering binnen het dakgebied. De volgende nummers 3 en 4 verwijzen naar Studio.
Regenpijpkleur en positie selecteren
- Open Regenpijpkleur en selecteer uit de voor de modelvariant aangeboden kleuren.
- Selecteer onder Positie Links of Rechts.
- Controleer de geselecteerde zijde en kleur rechtstreeks aan de regenpijp in de 3D-scène.
Uitlaathoogte en richting instellen
- Hoogte: kies Midden, Onder of Ondergronds volgens de geplande uitvoering.
- Richting: bij een bovengrondse uitlaathoogte wordt Voor of Buiten aangeboden.
- Bij Ondergronds vervalt de richtingskeuze voor de bovengrondse uitlaat.
- De schetsen lichten de selectie toe. Controleer daarna het concrete leidingverloop aan het model.
Stap 4: Dak
Na de afwatering gaat u in Studio naar Dak. Hier selecteert u dakbedekking, extra dakliggers en de vrijgegeven dakaccessoires. Bovendakzonwering, onderdakzonwering, plissé en verlichting blijven onderdelen van deze stap.

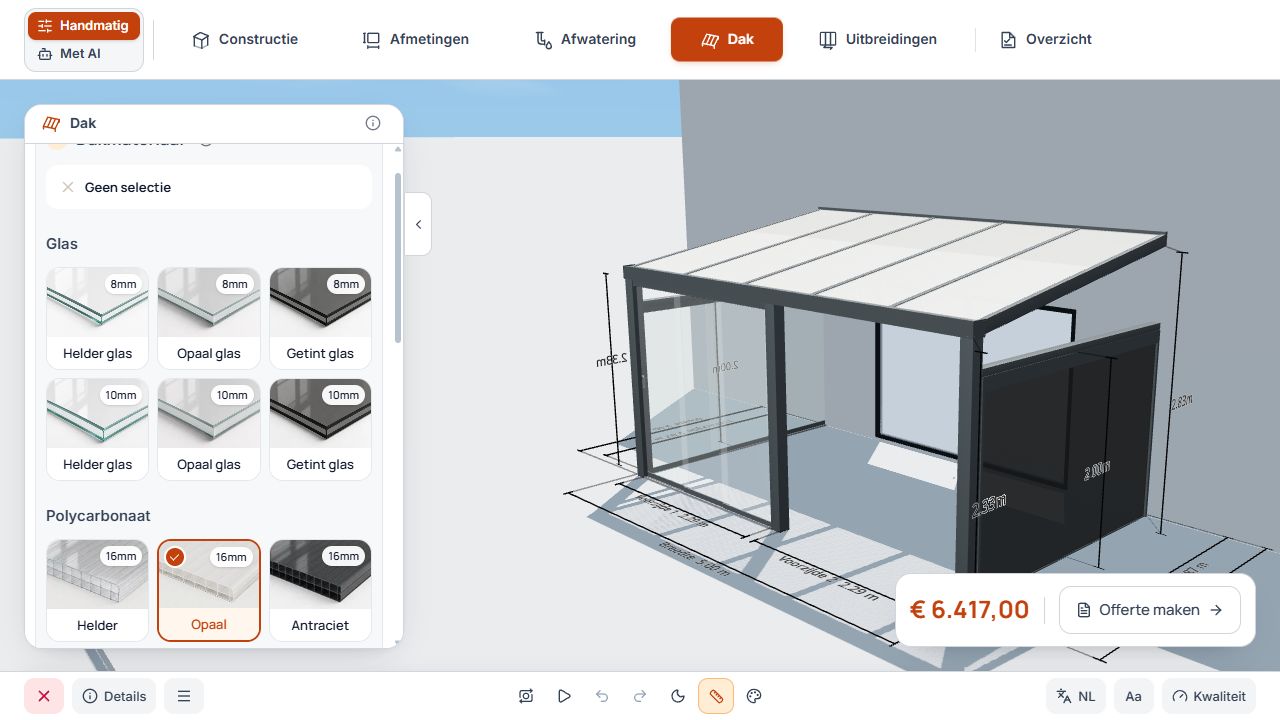

Studio-stap 4 Dak
De materiaalkeuze voor het dak staat naast het ontwerpvoorbeeld. Weergave met voorbeeldgegevens.
Dakbedekking selecteren
- Kies afhankelijk van de modelvrijgave glas, zonneglas van 8 mm of polycarbonaat van 16 mm. Controleer op de kaart de materiaaldikte en de grenzen voor de huidige diepte.
- Controleer bij een gedeactiveerde materiaalkaart de melding over de huidige diepte of een andere productgrens.
- Controleer de daadwerkelijke dakbedekking en verdeling in de 3D-scène.
Dakbedekkingen en materiaalafhankelijke grenzen
De materiaalkeuze voor het dak staat naast het ontwerpvoorbeeld. Weergave met voorbeeldgegevens.
Geen selectie toont een constructie zonder geselecteerde dakbedekking. Een berekende prijs zonder dakbedekking vereist de betreffende bedrijfs-/configuratorvrijgave en een passende prijsbasis. Een zichtbare constructie of ontbrekende prijs betekent niet dat de uitvoering gratis is.
Extra dakliggers instellen
- Selecteer het voor breedte en modelvariant aangeboden aantal extra dakliggers.
- Controleer de daaruit voortkomende dakverdeling in het 3D-model.
- Controleer na een gewijzigde verdeling de dekking van zonweringen en de geselecteerde plissévelden opnieuw.

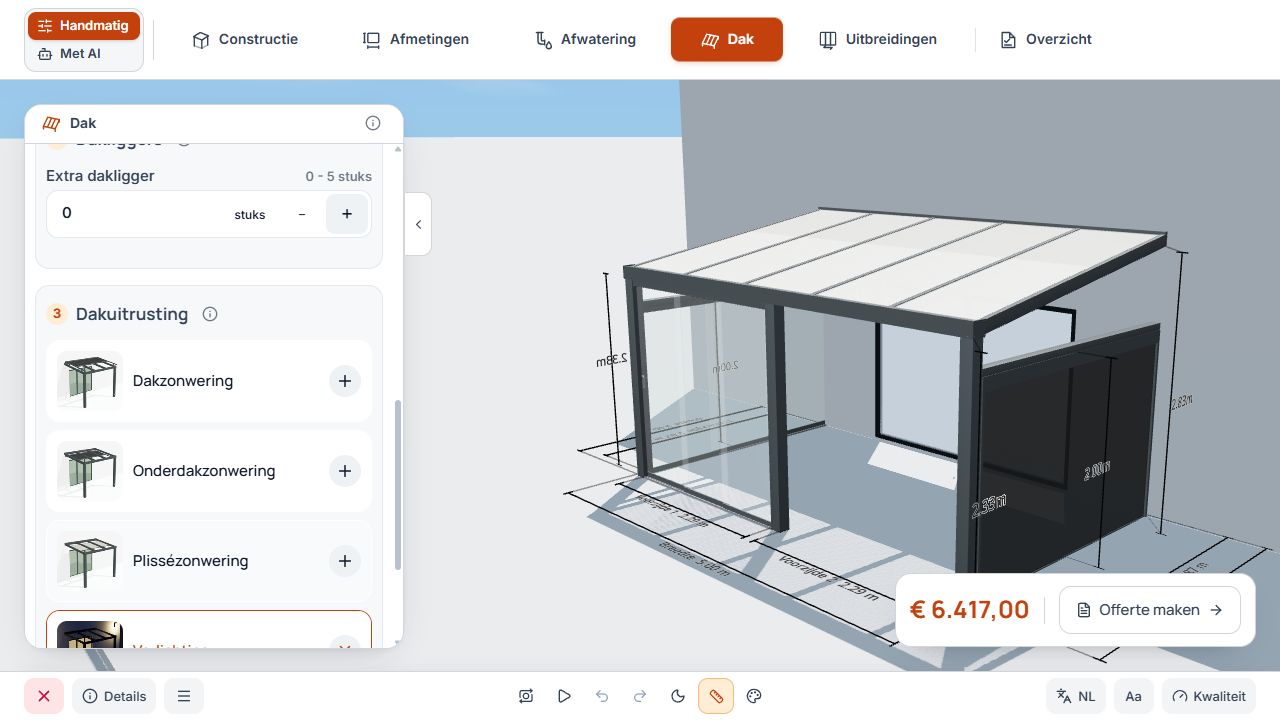

Extra dakliggers en dakvelden
Het aantal extra dakliggers is als eigen veld beschikbaar; in het voorbeeld staat dit op nul. Weergave met voorbeeldgegevens.
Dakbasis controleren
- Afwatering en regenpijpverloop zijn in de derde Studio-stap gecontroleerd.
- Dakbedekking, materiaal en extra dakliggers komen overeen met het ontwerp.
- Weergegeven materiaal- of maatconflicten zijn opgehelderd.
- Voeg gewenste dakaccessoires toe in de dakstap; daarna volgt Uitbreidingen als stap 5.
