Stap 5: Uitbreidingen
Uitbreidingen worden in Studio in de vijfde hoofdstap bewerkt. Kies eerst het gewenste gebied, daarna de verdeling of zone ervan en vervolgens een geschikt product. Een productselectie geldt voor het geselecteerde gebied en niet standaard voor de hele constructie.
Studio-stap 5 Uitbreidingen
Eerst wordt het gebied geselecteerd; de verdeling hoort vervolgens bij het geselecteerde vlak. Weergave met voorbeeldgegevens.
Zij-, voor- of achtergebied selecteren
- Selecteer de linker- of rechterzijde of het bedoelde voorgedeelte.
- Bij een vrijstaande constructie kunnen ook achtergebieden worden aangeboden.
- Een middensteun, staanders en zijverdelingen kunnen meerdere afzonderlijke gebieden creëren.
- Controleer vóór elke wijziging het momenteel gemarkeerde vlak en de naam ervan.

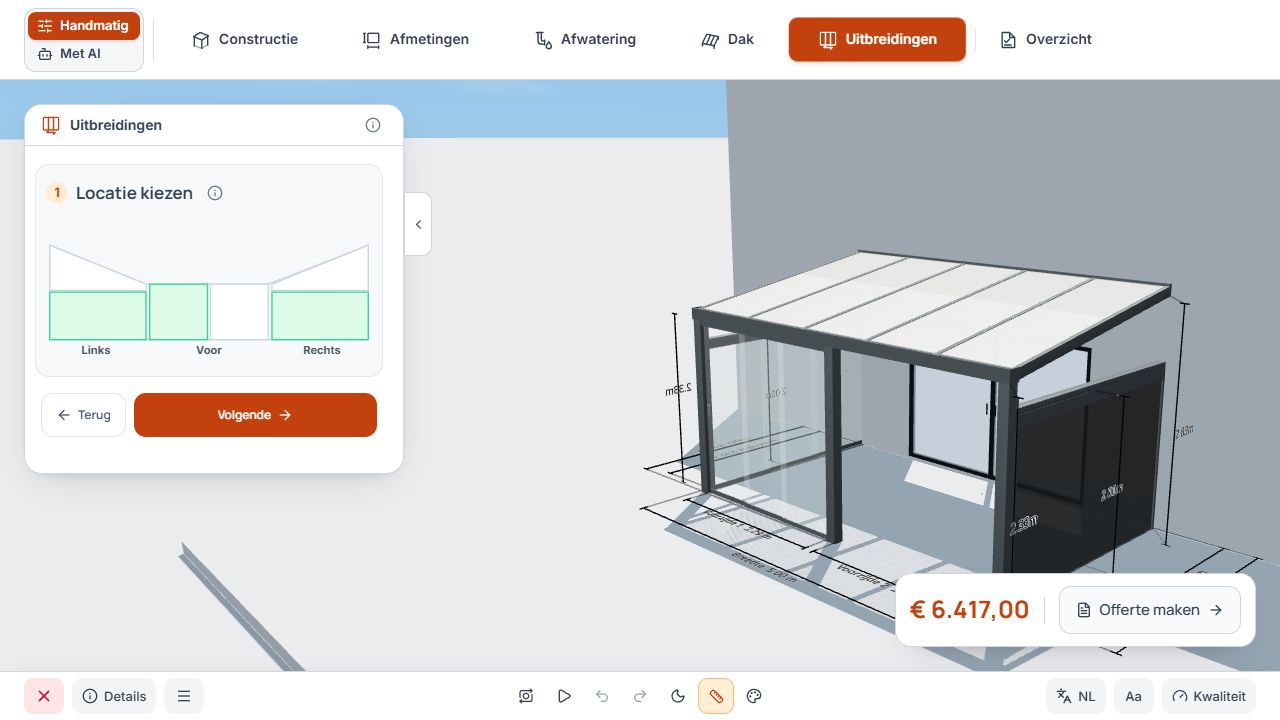

Gebiedsselectie met zijkanten, voorzijde en beschikbare achtergebieden
Eerst wordt het gebied geselecteerd; de verdeling hoort vervolgens bij het geselecteerde vlak. Weergave met voorbeeldgegevens.
Een vlak in zones verdelen
Afhankelijk van de beschikbare hoogte kunt u een onverdeeld vlak of twee of drie gebieden kiezen. Onderste, middelste en bovenste zone worden afzonderlijk geselecteerd en kunnen verschillende geschikte producten krijgen.
Pas aangeboden verdelingshoogten aan via de bijbehorende instellingen. Let op de melding over de vereiste hoogte of productgrenzen als drie gebieden niet beschikbaar zijn.

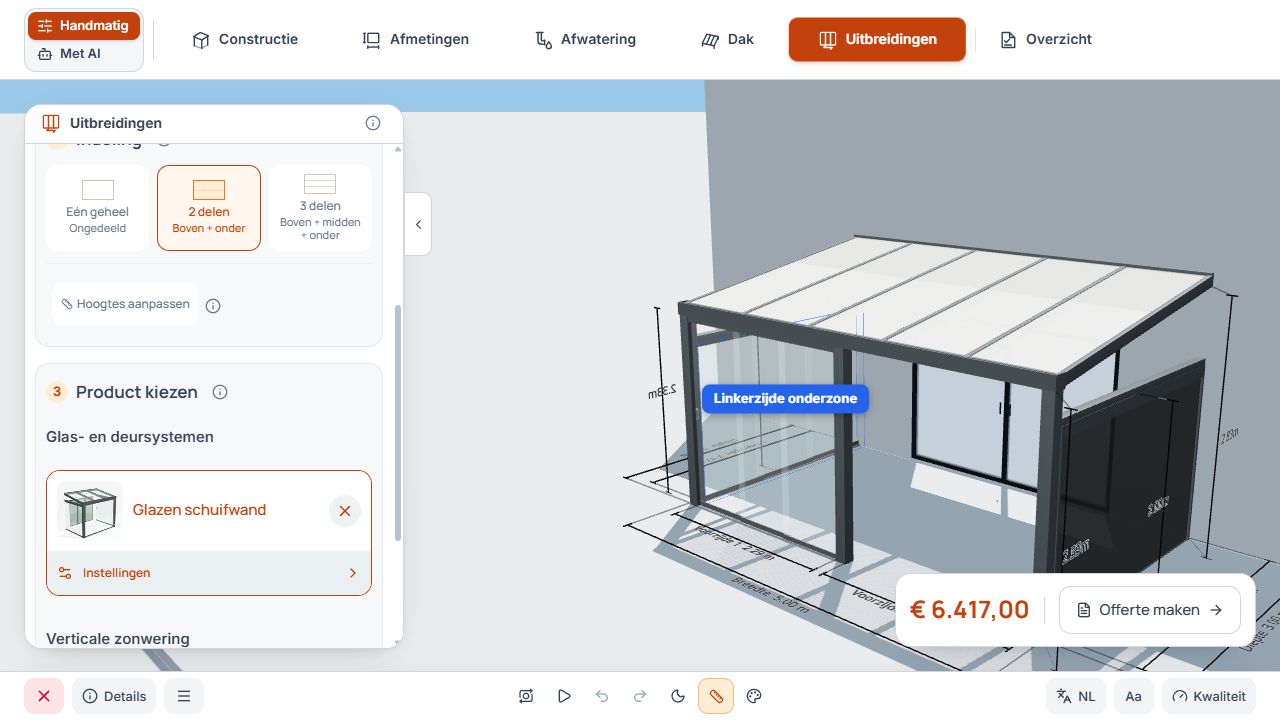

Vlakverdeling en actieve uitbreidingszone
De actieve zone bepaalt op welk deel van het vlak de volgende instellingen werken. Weergave met voorbeeldgegevens.
Controleer na een gewijzigde verdeling elke zone opnieuw. Het product van de onderste zone vult niet automatisch de overige zones.
Uitbreidingsproduct selecteren
- Glas- en deursystemen inclusief guillotineglas, voor zover vrijgegeven voor de modelvariant en de geselecteerde opening.
- Aluminium-, sandwich- of polycarbonaatproducten volgens beschikbaarheid.
- Verticale zonweringen en eventueel aanvullend aangeboden buitenzonwering.
- Open vlak als bewuste keuze voor een niet-afgesloten gebied.
De productlijst garandeert niet dat elk product in elke zone past. Bedrijfsvrijgaven, modelregels en de concrete openingsmaten beperken de selectie.
Glas-, deur- en paneelsystemen instellen
- Stel producttype en aangeboden openings- of verdelingsopties in.
- Controleer glas- of paneeluitvoering en de beschikbare profielkleuren.
- Volg productspecifieke grenswaarden en let op eventueel gedeactiveerde opties.
- Gebruik een aangeboden openingsvoorbeeld en controleer daarna alle gebruikte zones.

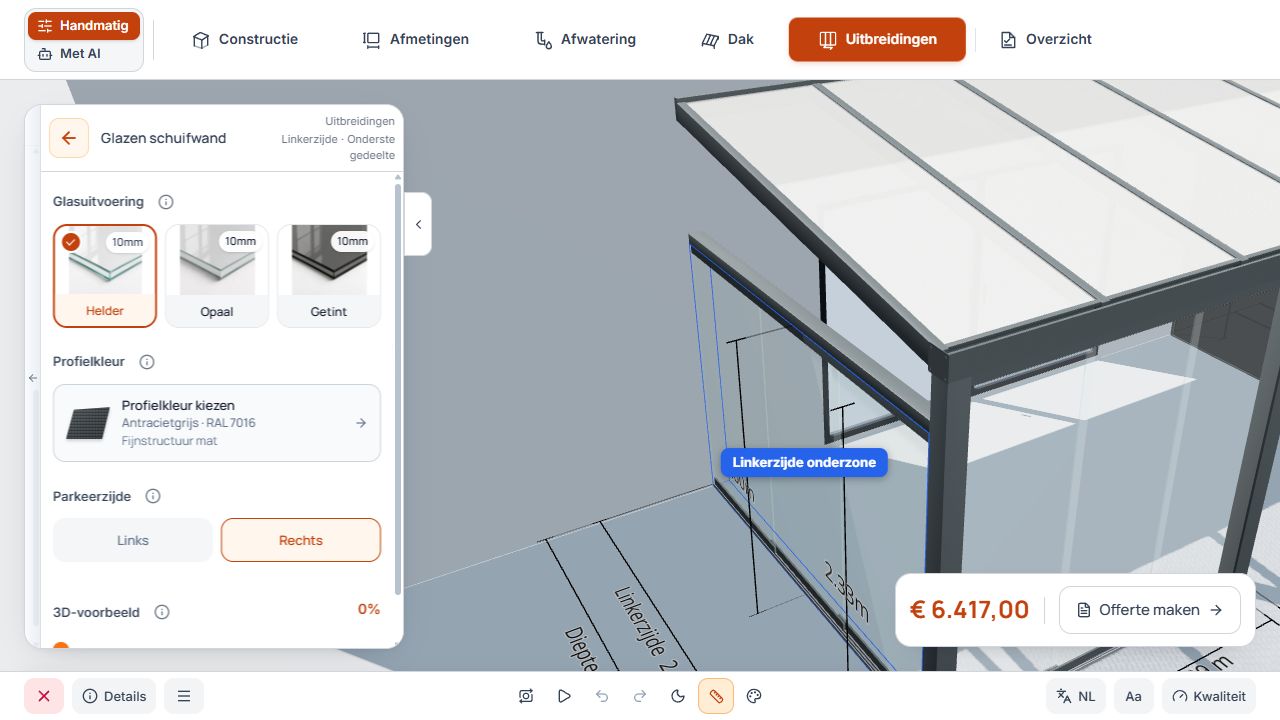

Glazen schuifwand configureren
De zichtbare opties horen bij de glazen schuifwand van de actieve uitbreidingszone. Weergave met voorbeeldgegevens.
Guillotineglas instellen
- Selecteer Guillotineglas voor een geschikt vrijgegeven gebied.
- Selecteer een aangeboden openingsrichting, het aantal glaselementen en de aandrijving.
- Let op niet-beschikbare elementaantallen en meldingen over openingsbreedte, hoogte en afmetingen per glaselement.
- Selecteer glastype en beschikbare profielkleur.
- Controleer de beweging via het 3D-openingsvoorbeeld.

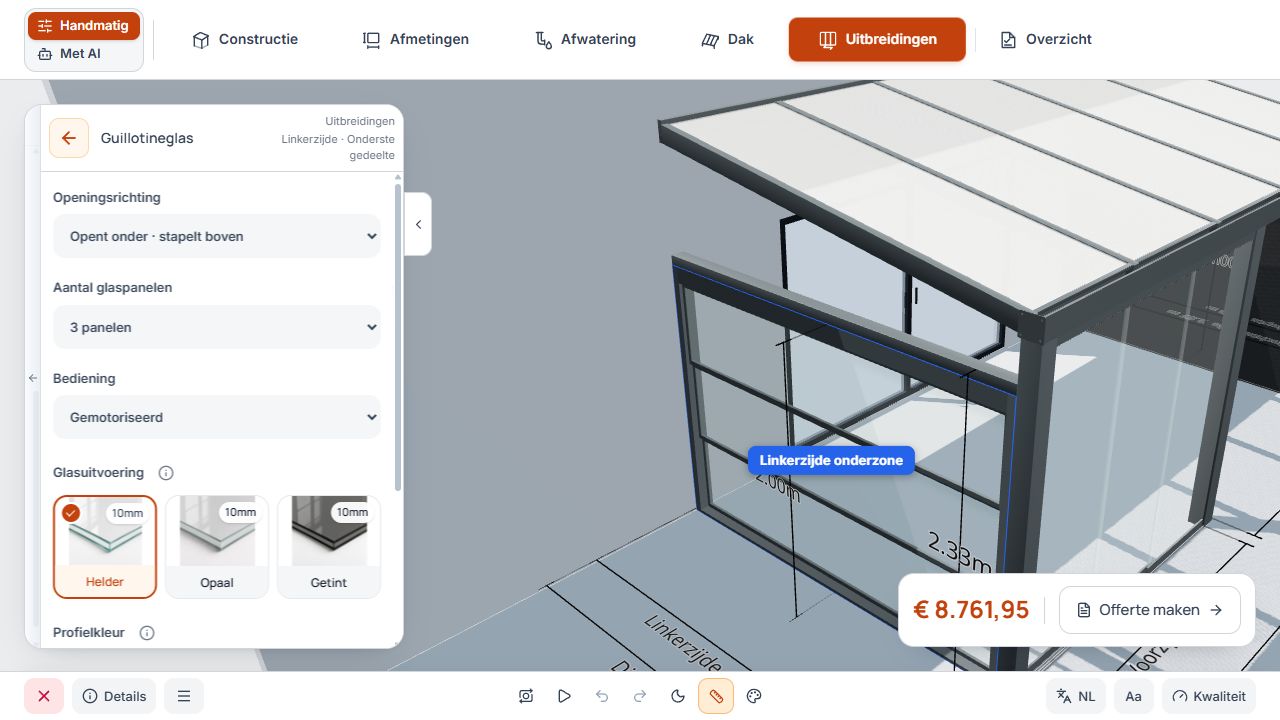

Guillotineglas met elementen en glastype
Elementaantal en glastype horen bij het guillotineglas van de actieve zone. De opname toont de instellingen naast het 3D-model. Weergave met voorbeeldgegevens.
Het openingsvoorbeeld toont de beweging en wijzigt de prijs niet. Openingsrichtingen, aandrijvingen, elementaantal en grensmaten komen uit de regels van de actieve modelvariant.
Verticale zonwering en doekkleur
- Selecteer een geschikt gebied en de aangeboden verticale zonwering.
- Stel de beschikbare doek- en profielkleur in.
- Als extra buitenzonwering wordt aangeboden, controleert u de toewijzing en instellingen daarvan afzonderlijk.
- Controleer een aangeboden openingsvoorbeeld.

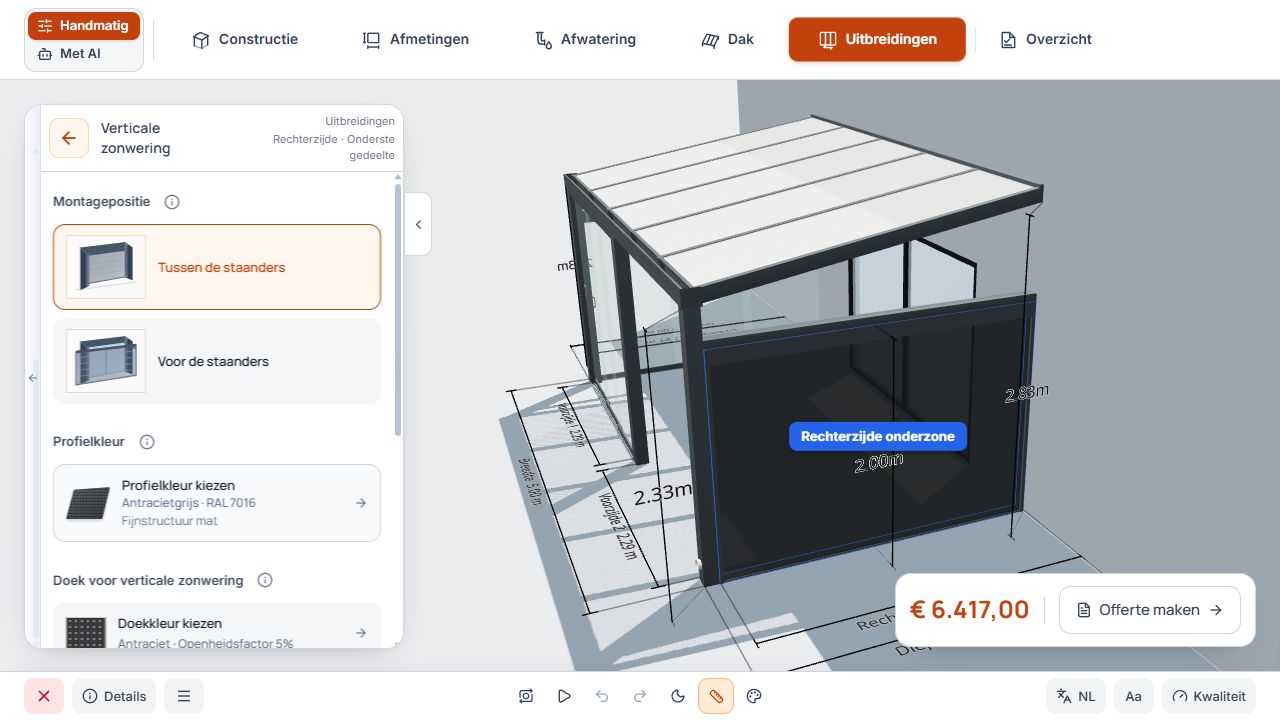

Verticale zonwering met doek- en profielkleur
Het montagetype plaatst de zonwering tussen de staanders of vóór het vlak. Weergave met voorbeeldgegevens.
Uitbreidingen afronden
- Controleer alle bedoelde zij-, voor- en beschikbare achtergebieden en hun zones.
- Controleer verdelingen, openingen, productvarianten, glas- of paneeluitvoering en kleuren.
- Verduidelijk maatconflicten en andere meldingen.
- Volgende kan eerst naar het volgende gebied of de volgende zone leiden. Na de uitbreidingen volgt Studio-stap 6 Overzicht.
