Schritt 3: Entwässerung
Nach Maße folgt in Studio der eigene Schritt Entwässerung. Die Form des vorderen Rinnenprofils wurde bereits unter Bauart gewählt; hier werden die angebotenen Fallrohr-Einstellungen bearbeitet.

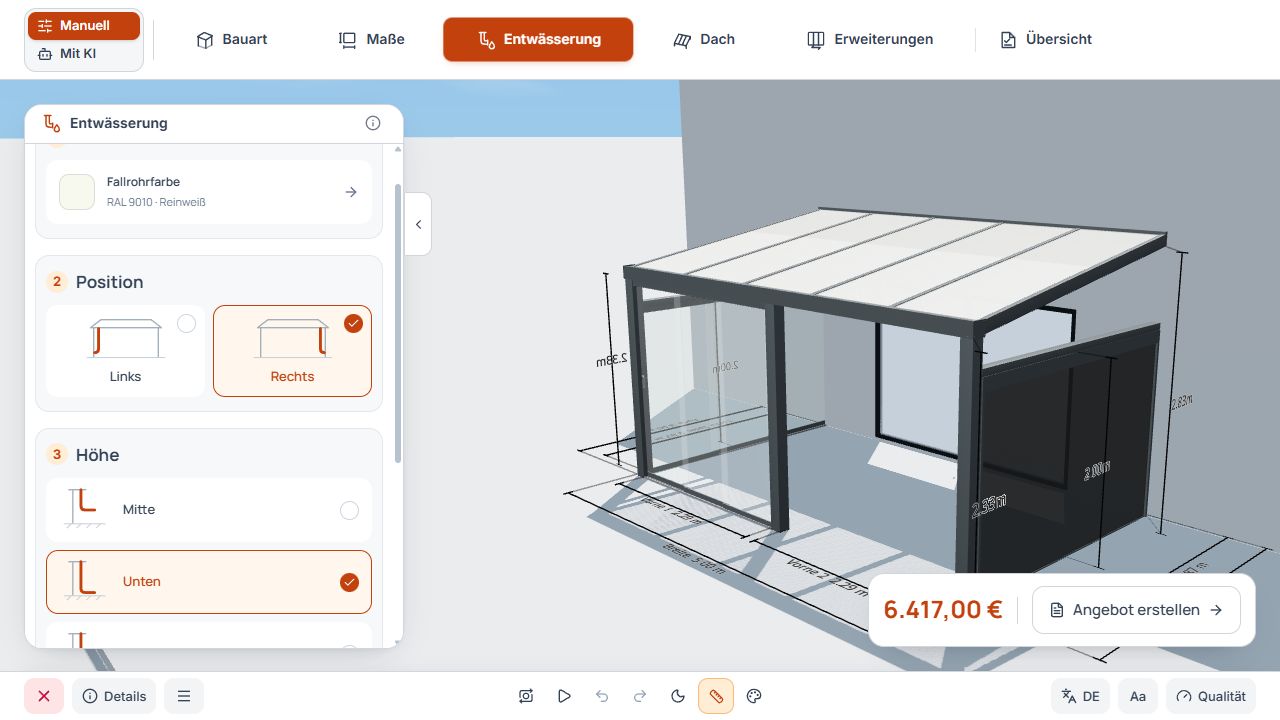

Studio-Schritt 3 Entwässerung
Position und Höhe des Ablaufs werden im eigenen Schritt Entwässerung eingestellt. Ansicht mit Beispieldaten.
In der Standardansicht steht die Entwässerung innerhalb des Dachbereichs. Die folgenden Nummern 3 und 4 beziehen sich auf Studio.
Fallrohrfarbe und Position wählen
- Öffnen Sie Fallrohrfarbe und wählen Sie aus den für die Modellvariante angebotenen Farben.
- Wählen Sie unter Position Links oder Rechts.
- Kontrollieren Sie die gewählte Seite und Farbe direkt am Fallrohr in der 3D-Szene.

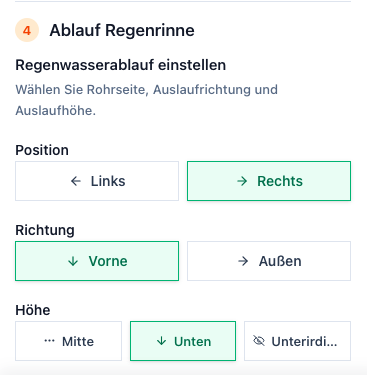

Auslasshöhe und Richtung festlegen
- Höhe: Wählen Sie Mitte, Unten oder Unterirdisch entsprechend der geplanten Ausführung.
- Richtung: Bei einer oberirdischen Auslasshöhe wird Vorne oder Außen angeboten.
- Bei Unterirdisch entfällt die Richtungswahl für den oberirdischen Auslass.
- Die Skizzen erläutern die Auswahl. Prüfen Sie die konkrete Rohrführung anschließend am Modell.
Schritt 4: Dach

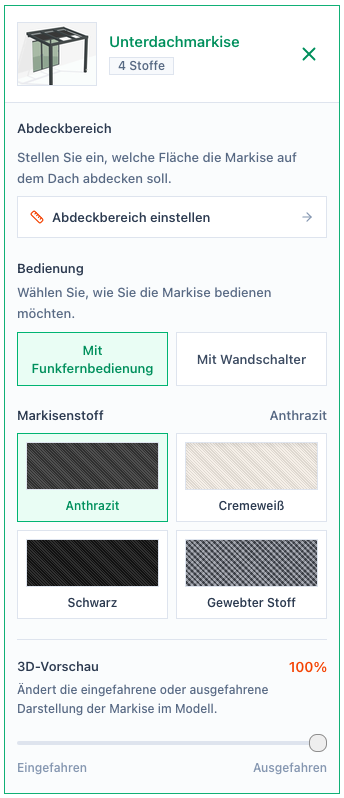

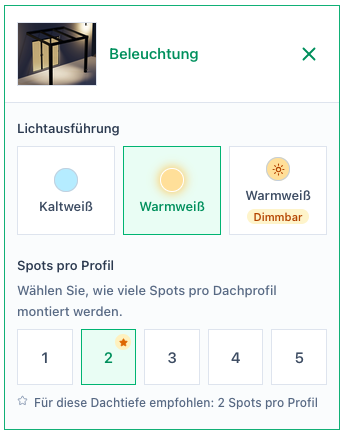

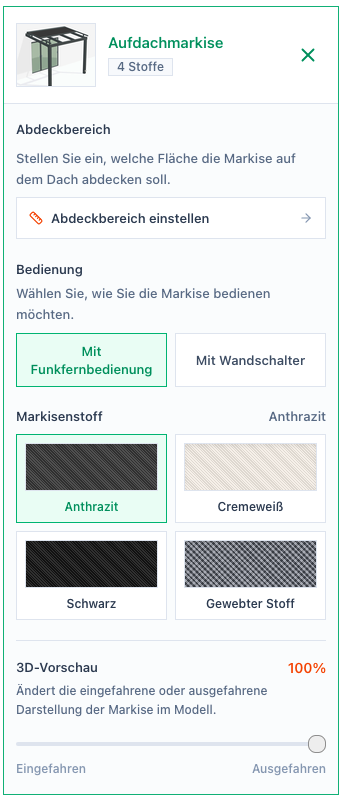

Nach der Entwässerung wechseln Sie in Studio zu Dach. Hier wählen Sie die Eindeckung, zusätzliche Sparren und das freigegebene Dachzubehör. Aufdachmarkise, Unterdachmarkise, Plissee und Beleuchtung bleiben Bestandteile dieses Schritts.
Studio-Schritt 4 Dach
Die Materialauswahl für das Dach steht neben der Vorschau des Entwurfs. Ansicht mit Beispieldaten.

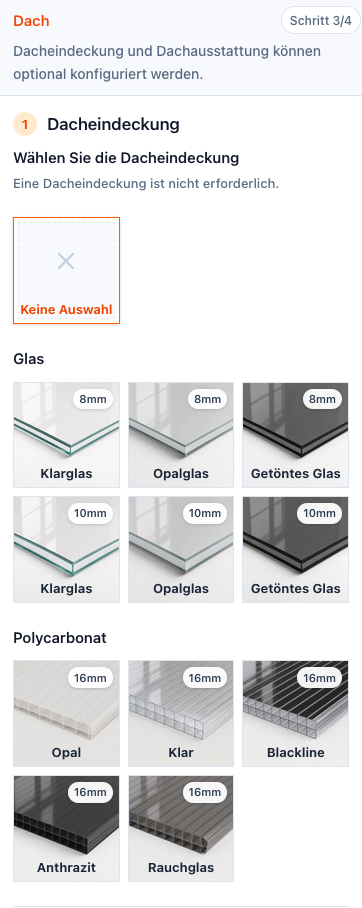

Dacheindeckung auswählen
- Je nach Modellfreigabe wählen Sie Glas, 8-mm-Solarglas oder 16-mm-Polycarbonat. Prüfen Sie die Materialstärke und die zur aktuellen Tiefe passenden Grenzen auf der Karte.
- Bei einer deaktivierten Materialkarte den Hinweis zur aktuellen Tiefe oder einer anderen Produktgrenze prüfen.
- Die tatsächliche Eindeckung und Teilung in der 3D-Szene kontrollieren.

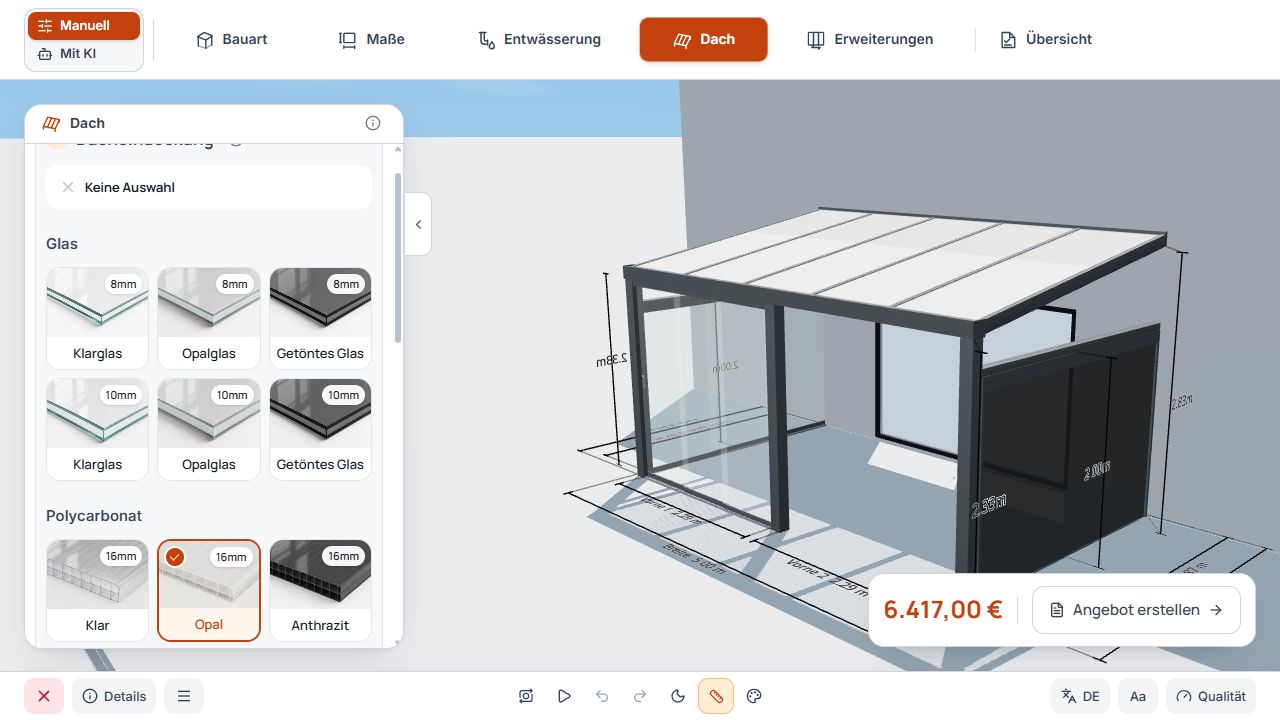

Dacheindeckungen und materialabhängige Grenzen
Die Materialauswahl für das Dach steht neben der Vorschau des Entwurfs. Ansicht mit Beispieldaten.
Keine Auswahl zeigt eine Konstruktion ohne gewählte Eindeckung. Ein berechneter Preis ohne Dacheindeckung setzt die entsprechende Firmen-/Konfiguratorfreigabe und eine passende Preisgrundlage voraus. Eine sichtbare Konstruktion oder ein fehlender Preis bedeutet nicht, dass die Ausführung kostenlos ist.

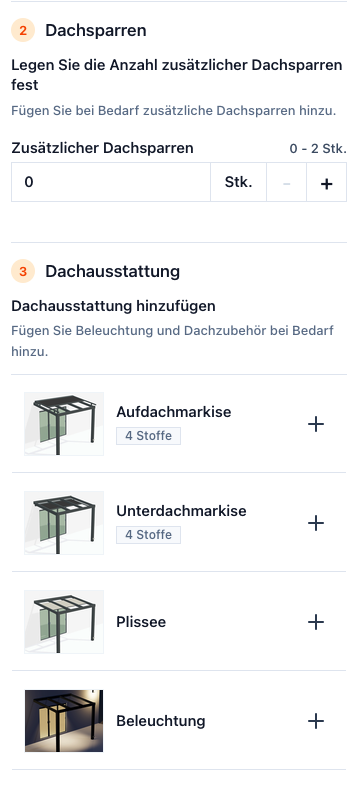

Zusätzliche Sparren festlegen
- Die für Breite und Modellvariante angebotene Anzahl zusätzlicher Sparren wählen.
- Die daraus entstehende Dachteilung im 3D-Modell prüfen.
- Nach einer geänderten Teilung die Abdeckung von Markisen und die ausgewählten Plisseefelder erneut kontrollieren.

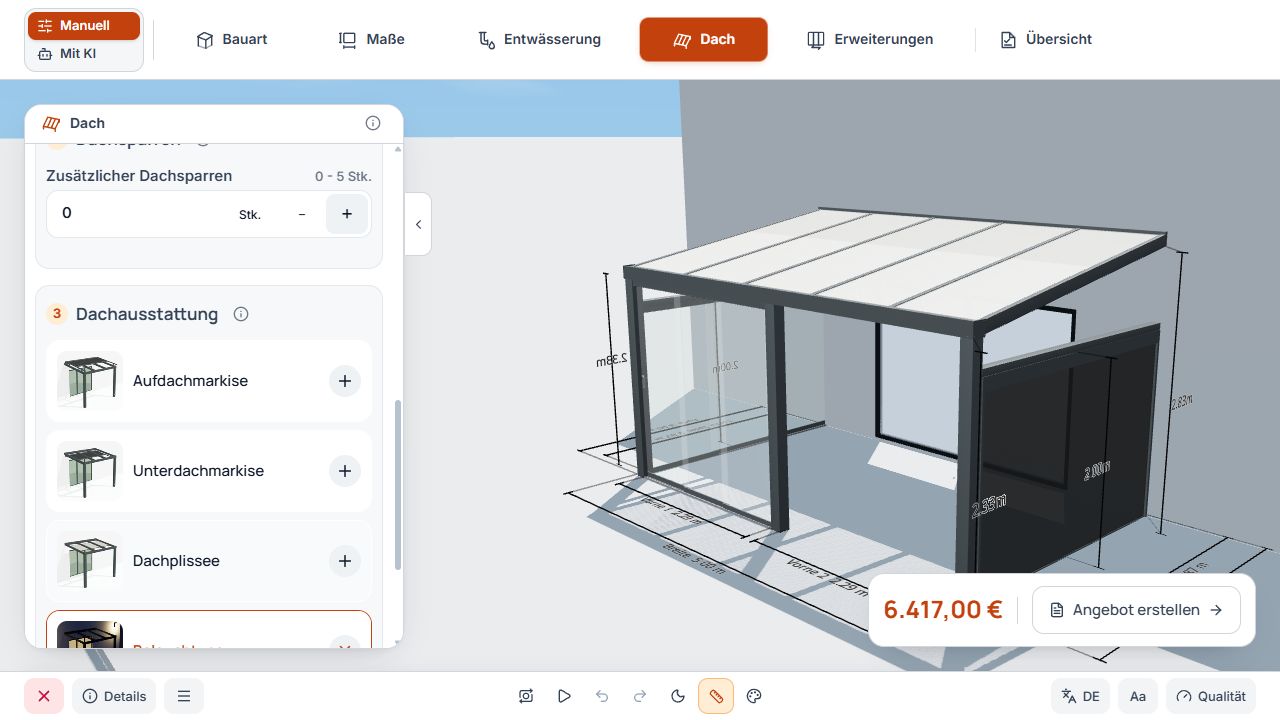

Zusätzliche Sparren und Dachfelder
Die Anzahl zusätzlicher Dachsparren ist als eigenes Feld verfügbar; im Beispiel steht sie auf null. Ansicht mit Beispieldaten.
Dachgrundlage prüfen
- Entwässerung und Fallrohrführung sind im dritten Studio-Schritt geprüft.
- Eindeckung, Material und zusätzliche Sparren entsprechen der Planung.
- Angezeigte Material- oder Maßkonflikte sind geklärt.
- Gewünschtes Dachzubehör im Dachschritt ergänzen; danach folgt Erweiterungen als Schritt 5.
